Descrizione prodotto
Relè alternato RA330
Comando di alternanza per centrale idropressore a 3 motori
Operazione

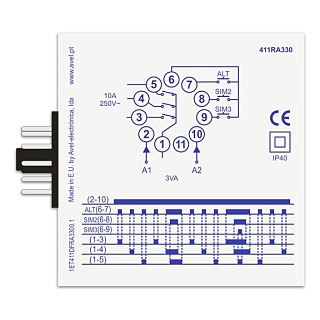

Ogni volta che il controllo (ALT) (6-7) si chiude, i relè di uscita (1-3), (1-4) e (1-5) si attivano alternativamente in modo sequenziale. Se si chiude il secondo controllo (SIM2) (6-8), viene collegato il relè di uscita successivo, lasciando 2 uscite collegate contemporaneamente. Se questo comando si riapre, si aprirà il relè di uscita che è rimasto chiuso per più tempo. Ogni volta che si chiude il terzo comando (SIM3) (6-9), le 3 uscite si accenderanno contemporaneamente.
Per evitare shock idraulici, il relè è dotato di un dispositivo che ritarda di circa 2s l'interruzione o l'avviamento della seconda elettropompa, anche se il comando di contemporaneità è stato eseguito contemporaneamente al comando di alternanza.
