Relè di livello

Nome prodotto	Prezzo	Delivery	Qtà
Relè livello drenaggio RNP 230V Cód.17220045	30,51 €
Relè di livello di drenaggio RNP 400V Cód.17220050	30,51 €
Relè livello riempimento RND 24V Cód.17220010	30,51 €
Relè livello riempimento RND 230V Cód.17220015	30,51 €
Relè livello riempimento RND 400V Cód.17220020	30,51 €

Descrizione prodotto

Descrizione prodotto

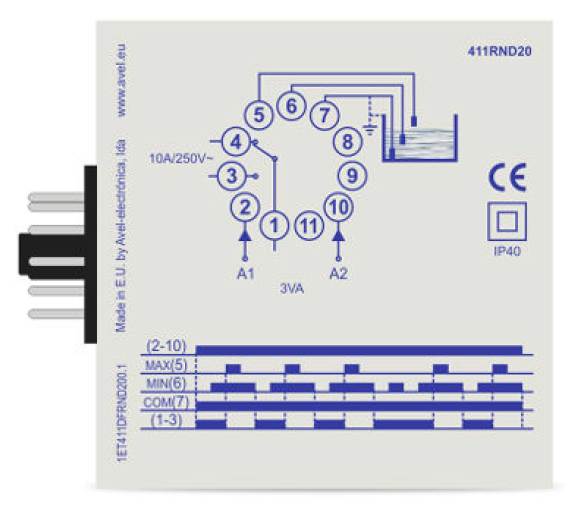

Relè di livello RND e RNP
Custodia in plastica con spina circolare a 11 poli.
Indicazione del relè di uscita collegato (1-3), tramite LED verde.
Indicazione di mancanza acqua nel pozzo, tramite LED rosso.
Segnalazione relè con tensione di alimentazione (2-10), tramite LED giallo.
Indicazione frontale della tensione nominale di alimentazione del relè.
Indicazione laterale dello schema di collegamento.
Indicazione laterale dello schema di funzionamento.

Operazione
Il relè di uscita si attiva (1-3). ogni volta che l'acqua raggiunge il livello massimo. (5), disarmante (1-4) solo se scende oltre il livello minimo. (6).

Se si vuole controllare un solo livello eliminare la sonda collegata al pin 5 e collegarla al pin 7 tramite uno “shunt”. In questo caso si attiva il relè (1-3). ogni volta che l'acqua entra in contatto con la sonda collegata al pin 6.

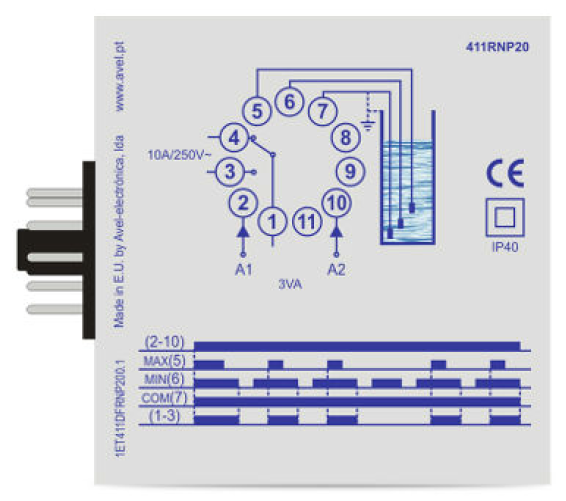

Controllo dello svuotamento
Controllo di elettropompe utilizzate in pozzi e trivellazioni, allarmi di livello massimo.

RNP
