Quadro Digitale di Commutazione per 2 Elettropompe

Quadro de Alternância

Comando e protezione con alternanza di 2 elettropompe.

Apresentação

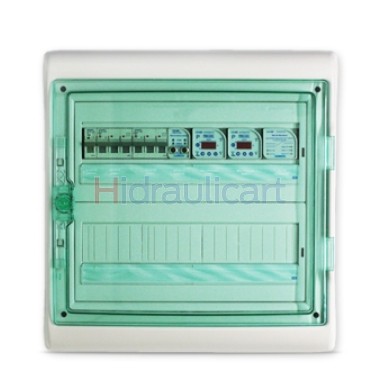

- Cassetta Plastica 460x448x160 mm in ABS grigio RAL7035 e coperchio con finestra trasparente.
- Contattori Schneider.
- Relè toggle per comando toggle e simultaneità.
- Relè elettronico digitale per comando e protezione elettropompe.
- Modulo MCS-12 che consente il funzionamento automatico, manuale o spento, comandato in modo indipendente da ciascuna pompa tramite un interruttore a 3 posizioni.
- Collegamento a tensione ridotta (12V) per avviamento/arresto a distanza di motori (C21-C22, C31-C32) (pressostato, galleggiante o altro).
- Collegamento a tensione ridotta (12V) per comando remoto di sicurezza generale (C11-C12) (pressostato, galleggiante o altro).
- Protezione del circuito di comando tramite interruttore automatico.
- Protezione del circuito di potenza da cortocircuiti e sovraccarichi tramite interruttore automatico.
- Segnalazione presenza tensione circuito di comando (led giallo sul relè basculante).
- Indicazione individuale di motore acceso (LED verdi sul modulo MCS-12).
- Indicazione individuale di errore della pompa (scatto termico o mancanza d'acqua) (LED rossi sul modulo MCS-12).

Como Funciona

Una volta eseguiti correttamente tutti i collegamenti, il quadro deve avere tutte le segnalazioni spente ad eccezione del led giallo sul relè basculante che indica la presenza della fase del circuito di comando.
Con gli interruttori del modulo MCS-12 in posizione (AUT), ogni volta che il comando di avvio della 1a pompa (C21-C22) si chiude, una delle pompe verrà accesa alternativamente. Se il comando di avviamento 2a pompa (C31-C32) si chiude, le 2 pompe entreranno in funzione contemporaneamente. Se questo comando si riapre, spegnerà la pompa che ha funzionato più a lungo. Se durante il funzionamento un relè PRObomba verifica un consumo superiore al parametro massimo o inferiore al parametro minimo per più di 4 secondi, la rispettiva pompa si spegne e la causa del difetto viene segnalata sul rispettivo LED rosso del MCS- 12 e sul display del rispettivo relè "EIH" - errore di sovracorrente o "EIL" - errore di sottocorrente. Se l'anomalia rilevata fosse dovuta ad una sottocorrente, il ripristino automatico verrà tentato 3 volte con intervalli di 5min., 5min. (valore di default di fabbrica ma con possibilità di modifica da parte dell'utente), ultimo tentativo di ripristino dopo 99 min. al termine del quale il relè si spegne definitivamente. Se l'anomalia rilevata è dovuta a una sovracorrente, la pompa si spegne e il relè non tenta alcun reset. Il ripristino manuale può essere eseguito utilizzando il tasto di ripristino "RST" sul relè Probomba.
Qualora durante il funzionamento si verifichi che la tensione di alimentazione sia superiore al parametro massimo o inferiore al parametro minimo (valori di default di fabbrica) per più di 4 secondi, il display del Relè PRObomba visualizza “EUH” ogni 4 secondi - errore sovratensione o "EUL" - errore di sottotensione).
L'apertura del comando generale di sicurezza (C11-C12) provoca lo spegnimento delle pompe, indipendentemente dalle indicazioni dei comandi di marcia/arresto e l'accensione del modulo MCS-12 (se in modalità automatica). Se non si intende utilizzare il comando di sicurezza, è necessario chiuderlo tramite uno "shunt".
Con l'interruttore del circuito di comando in posizione (I), la pompa corrispondente si accende, indipendentemente dallo stato dei comandi di marcia/arresto e di sicurezza.
