Quadro elettrico con allarme per 2 elettropompe

Attiva/Disattiva scheda con allarme

Controllo e protezione di elettropompe utilizzate in impianti idropneumatici o per il pompaggio di effluenti con 2 elettropompe

Presentazione

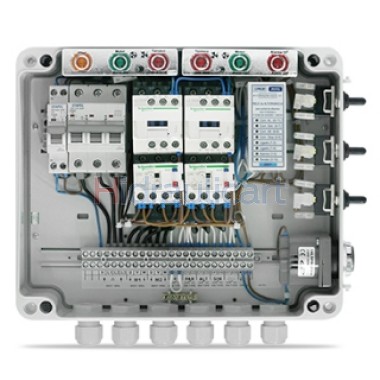

Scatola in plastica 300x250x140 mm in ABS grigio RAL7035 con cerniera e coperchio in policarbonato trasparente.
Contattori e relè termici WEG.
Relè basculante per comando di commutazione e simultaneità
Allarme sonoro e luminoso incluso
Funzionamento automatico, manuale o spento, controllato su ciascuna pompa in modo indipendente da un interruttore a 3 posizioni con capsula protettiva.
Funzionamento dell'allarme sonoro in automatico, test o spento, tramite interruttore a 3 posizioni con capsula protettiva, senza interferire con l'allarme luminoso.
Collegamento a tensione ridotta (12V) per il comando a distanza dell'avviamento (C31-C32, C41-C42) e dell'arresto (C21-C22) dei motori (pressostato, galleggiante o altro).
Collegamento a tensione ridotta (12V) per comando remoto di sicurezza (C11-C12) (pressostato, galleggiante o altro).
Collegamento a tensione ridotta (12V) per comando allarme a distanza (C51-C52) (pressostato, galleggiante o altro).
Protezione del circuito di controllo mediante un interruttore automatico.
Protezione del circuito di potenza contro i cortocircuiti mediante interruttore automatico.
Protezione del circuito di potenza contro i sovraccarichi tramite relè termico.
Indicazione della presenza di fase nel circuito di controllo (indicatore giallo).
Indicazione individuale del motore in funzione (luci verdi).
Indicazione di intervento termico individuale (bandiere rosse).
Indicazione di allarme (indicatore rosso e allarme acustico)
6 pressacavi, per il passaggio dei cavi di collegamento.

Come funziona

Dopo che tutti i collegamenti sono stati effettuati correttamente, i relè termici devono essere regolati in base alle intensità nominali dei motori. Il quadro deve avere tutti i segnali spenti tranne la presenza della fase del circuito di controllo.

Con gli interruttori in posizione (AUT), ogni volta che il livello raggiunge il comando di avvio della 1a pompa (C31-C32), una delle pompe verrà accesa alternativamente, spegnendosi solo quando il livello scende al livello di arresto (C21- C22). Se il livello sale al livello di contemporaneità (comando di avvio 2a pompa C41-C42), le 2 pompe inizieranno a funzionare contemporaneamente, spegnendosi entrambe solo quando il livello scende al livello di arresto (C21-C22).

L'apertura del comando di sicurezza (C11-C12) spegne le pompe, indipendentemente dalle indicazioni dei comandi di avvio, arresto e commutazione (se automatico). Se non si intende utilizzare il comando di sicurezza è necessario chiuderlo mediante un "derivatore".

Ogni volta che il controllo allarme (C51-C52) si chiude si attiveranno l'allarme luminoso e l'allarme acustico che potrà essere disattivato tramite il rispettivo interruttore.

Con l'interruttore del circuito di controllo in posizione (I), la pompa corrispondente si accende, indipendentemente dallo stato dei comandi di avvio, arresto e sicurezza.

L'intervento di uno qualsiasi dei relè termici per sovraccarico (bandiere rosse) fa sì che la pompa corrispondente rimanga spenta indipendentemente dalle indicazioni di un qualsiasi comando.

Descrizione tecnica
