Rückschlagventile VALSTOP H0151

Funcionamento

Während des normalen Flüssigkeitsflusses bewegt sich der Stopfen, bis die pilzförmige Basis die identisch geformte Basis auf der Stopfenführung berührt, wodurch eine doppelkonische Einheit gebildet wird, deren Außenflächen zusammen mit der Innenfläche des Ventils eine Venturi-Form bilden Kanal, der über seine gesamte Länge einen konstanten Querschnitt aufweist. Somit wird die Strömung am Ventileinlass durch die Obturatorspitze gleichmäßig verteilt, um in den Kanal einzutreten, der durch die Form der äußeren und mittleren Oberfläche begrenzt ist. Dadurch werden Turbulenzen sowohl am Einlass als auch am Auslass des Ventils eliminiert, wodurch der Druckverlust auf ein Minimum reduziert wird.

Características e Desempenho

Außergewöhnliche Leistung - mit hoher Kv (Volumenwasserkapazität in Kubikmetern pro Stunde bei einer Temperatur von 15,5 °C, was einen Druckabfall von 1 Bar verursacht)

Minimaler Druckabfall durch hydrodynamisches Strömungsdesign.
Voller Durchgang, hohe Durchflusskapazität.
Perfekte Abdichtung bei niedrigem und hohem Druck in einem weiten Temperaturbereich.
Sehr leiser Lauf, deutlich reduzierter Wasserschlag.
Schwere und solide Schnur, verschleißfeste und langlebige Materialien.
Kompakte Abmessungen, überlegene Leistung und hohe Qualität.
Gewindeanschlüsse ISO 228/1.
Das Ventil kann in beliebiger Lage (waagerecht, senkrecht, schräg) eingebaut werden.
Temperaturgrenzen: -20 °C bis + 100 °C
Mindestöffnungsdruck: Min. 0,025 bar (25 cm Wassersäule).
Mindestsiegeldruck: Min. 0,05 bar (50 cm Wassersäule).
Max. von PN 40 (1/4") bis PN 10 (3").

Aplicações

Für jede Art von hydraulischen, pneumatischen oder Heizungssystemen.
Für Heiß- und Kaltwasser, Druckluft, Öle. Informationen zu nicht aggressiven Flüssigkeiten, die mit Ventilkomponenten kompatibel sind, finden Sie in der Tabelle zur chemischen Beständigkeit.

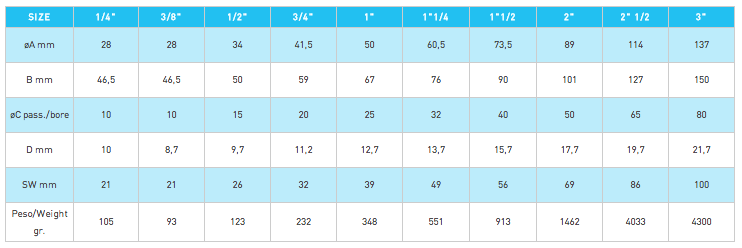

Dimensões
